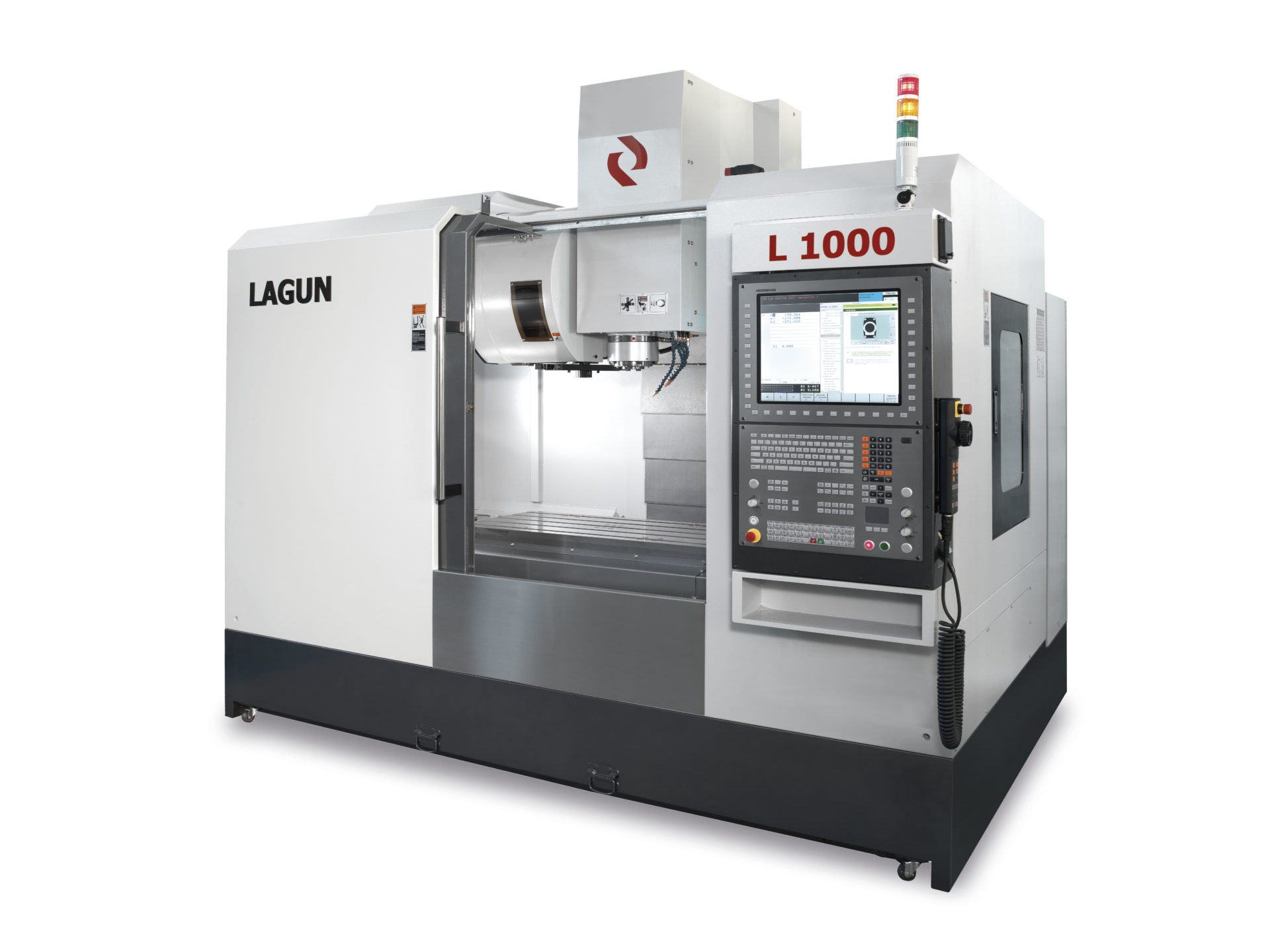

centre usinage 3 axes

LAGUN

L 1000

Fraisage

Centre d’usinage 3 axes :

TABLE

Surface de travail 1.070 x 510 mm

Rainures en T 5 x 18 x 100 mm

Poids maximum sur la table 700 kg

Hauteur de la table au sol 835 mm

COURSES

longitudinale (X) 1.030 mm

transversale (Y) 530 mm

verticale (Z) 540 mm

TÊTE

Puissance moteur principale (S1/S6) 11 / 15,5 kW

Cône de broche BT 40

Gamme de vitesses 8.000 rpm

Transmission Poulie-courroie

Distance de l’axe principale à la table (min./max.) 135 ÷ 675 mm

Distance de l’axe principale à la colonne 625 mm

DÉPLACEMENT

Système Glissière linéaire à billes

Nombre de glissières (X-Y-Z) 2 – 3 – 2

Patins de glissières (X-Y-Z) 4 – 5 – 6

Ø vis à billes 40 x 10 mm

Avances rapides (X-Y-Z) 30 m/min

CHANGEUR D’OUTILS

Système de sélection À bras

Nombre d’outils (BT 40) 30

Temps de changement d’outil 2,5 s

Ø maximum d’outils continus (BT 40) 76 mm

Ø maximum d’outils alternes (BT 40) 150 mm

Longueur max. de l’outil (BT 40) 300 mm

Poids max. de l’outil (BT 40) 8 kg

PRÉCISION

Positionnement ± 0,005 mm

Répétabilité ± 0,003 mm

EQUIPEMENT OPTIONNEL

Gamme de vitesses 10.000, 12.000, 15.000 rpm

INFORMATION GÉNÉRALE

Surface occupée 2.875 x 2.200 mm

Hauteur de la machine 2.900 mm

Poids net de la machine 6.200 kg

Puissance totale installée (FAGOR/HEIDENHAIN/FANUC) 32/27/21 kW

http://www.lagunmachinery.com/fr/l-1000/ficha-producto

https://start40.com/

Données techniques

État

Neuf

Marque

LAGUN

Nombre d'axes

3 axes

Broche

Broche verticale

Diamètre plateau

Course en X

800-1100

CN

Fagor, Fanuc, Heidenhain, Siemens

L 1000
