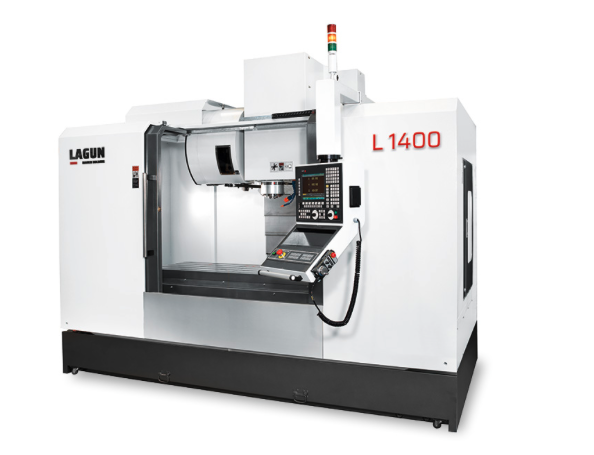

centre d'usinage 3 axes

LAGUN

L 1400

Fraisage

Centre d’usinage 3 axes :

TABLE

Surface de travail 1.500 x 620 mm

Rainures en T 5 x 18 x 125 mm

Poids maximum sur la table 1.200 kg

Hauteur de la table au sol 880 mm

COURSES

longitudinale (X) 1.430 mm

transversale (Y) 670 mm

verticale (Z) 640 mm

TÊTE

Puissance moteur principale (S1/S6) 15 / 22 kW

Cône de broche BT 40

Gamme de vitesses 8.000 rpm

Transmission Poulie-courroie

Distance de l’axe principale à la table (min./max.) 100 ÷ 740 mm

Distance de l’axe principale à la colonne 750 mm

DÉPLACEMENT

Système Glissière linéaire à rouleaux

Nombre de glissières (X-Y-Z) 2 – 3 – 2

Patins de glissières (X-Y-Z) 6 – 6 – 6

Ø vis à billes 40 x 10 mm

Avances rapides (X-Y-Z) 30 m/min

CHANGEUR D’OUTILS

Système de sélection À bras

Nombre d’outils (BT 40) 30

Temps de changement d’outil 2,5 s

Ø maximum d’outils contigus (BT 40) 76 mm

Ø maximum d’outils alternes (BT 40) 150 mm

Longueur max. de l’outil (BT 40) 300 mm

Poids max. de l’outil (BT 40) 8 kg

PRÉCISION

Positionnement ± 0,005 mm

Répétabilité ± 0,003 mm

EQUIPEMENT OPTIONNEL

Cône de broche BT 50 / ISO (SK) 50

Gamme de vitesses BT 40 10.000, 12.000, 15.000 rpm

Gamme de vitesses BT 50 6.000 rpm

Nombre d’outils BT 40 40

Nombre d’outils BT 50 24 / 32

INFORMATION GÉNÉRALE

Surface occupée 3.320 x 2.945 mm

Hauteur de la machine 2.900 mm

Poids net de la machine 10.000 kg

Puissance totale installée (FAGOR/HEIDENHAIN/FANUC) 36/38/21 kW

Données techniques

État

Neuf

Marque

LAGUN

Nombre d'axes

3 axes

Broche

Broche verticale

Diamètre plateau

Course en X

1300-1500

CN

Fagor, Fanuc, Heidenhain, Siemens

L 1400
